מָבוֹא

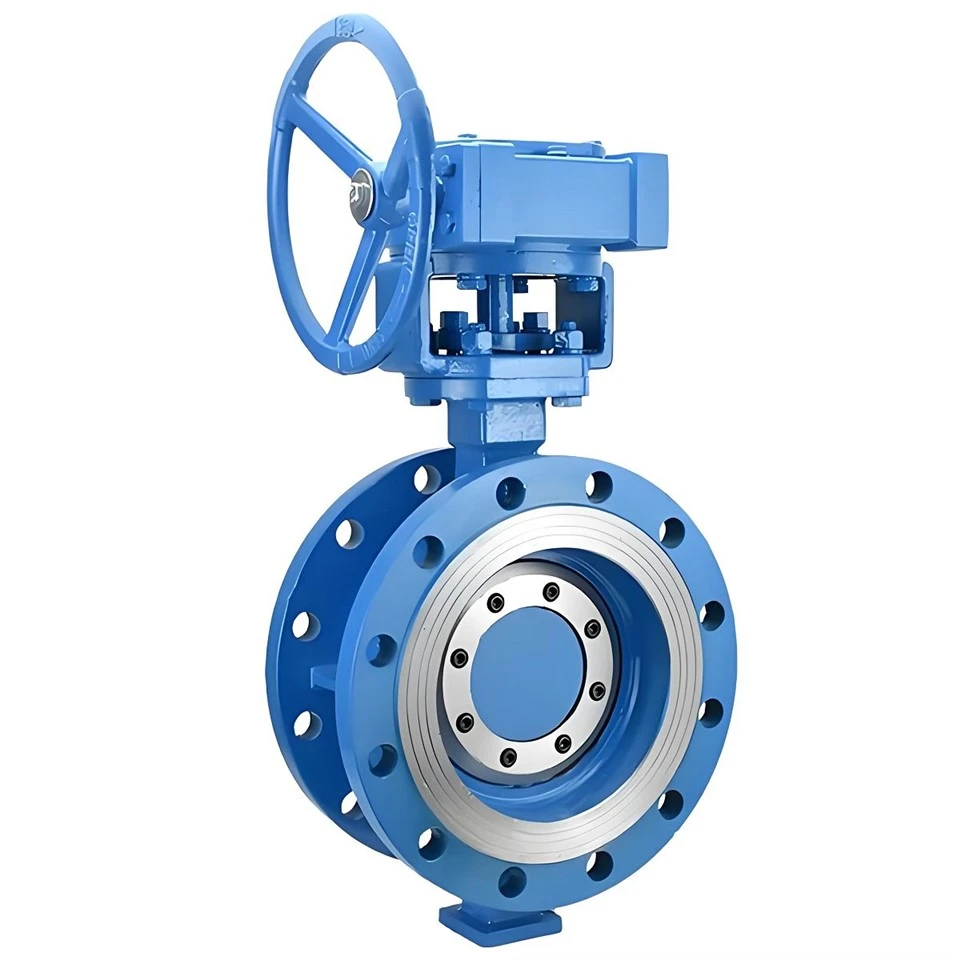

שסתום הפרפר המשולש הוא שסתום תעשייתי בעל ביצועים גבוהים -המתאים לוויסות נוזלים ולסגירה- במערכות צינורות כגון נפט וגז ותעשיות כימיות. ניתן להזמין בכמויות גדולות או בהתאמה אישית.
פָּרָמֶטֶר
|
פרמטר / תכונה |
תֵאוּר |
|
טווח מידות |
2" ~ 42" |
|
טווח לחץ |
ANSI 150 - 600 |
|
סיום חיבור |
אוגן כפול / לודג / רקיק / קת-רתך |
|
לְשַׁעֲמֵם |
משעמם מלא |
|
מִבצָע |
הפעלה ידנית, הפעלה חשמלית |
|
חומר גוף |
פלדת פחמן, נירוסטה וכו'. |
|
חומר דיסק |
פלדת פחמן, נירוסטה וכו'. |
|
מוֹשָׁב |
מתכת-ל-מתכת, מתכת + גרפיט |
|
פֶּתֶק |
גדלים נוספים ושיעורי לחץ זמינים לפי בקשה |
|
עיצוב בסיסי |
API 609, EN 593 |
|
פנים-אל-פנים |
ASME B16.10, EN 558 |
|
קצה אוגן |
ASME B16.5 (עד 24"), ASME B16.47 Series A/B (26 אינץ' ומעלה), EN 1092 |
|
בדיקה ובדיקה |
API 598, EN 12266 |
|
אש-בדיקה בטוחה |
API 607 |
|
מבחן פליטה נמלטת |
ISO 15848-2 |
|
בדיקת סוג עבור FE |
ISO 15848-1, API 641 |
|
תאימות ל-NACE |
ייצור לפי הגרסה העדכנית ביותר של NACE לפי בקשה |
תכונות של שסתום פרפר משולש אופסט
עמידות בפני קורוזיה
הגוף והדיסק של שסתום הפרפר המשולש מאופסט עשויים מפלדת אל חלד 304/316 או פלדת סגסוגת, עמידים בפני קורוזיה חומצה, אלקלית ומי ים.
עיבוד שבבי מדויק
גוף השסתום והדיסק מעובדים בעיבוד CNC עם סובלנות שנשלטת בטווח של ±0.15 מ"מ, מה שמבטיח התאמה הדוקה של מבנה ההיסט המשולש והשגת אפס דליפה.
מגוון רחב של יישומים
מתאים לתעשיות כמו נפט וגז, כימיקלים, טיפול במים, טיפול בשפכים, בניית ספינות ותרופות.
התאמה אישית
|
תכונה הניתנת להתאמה אישית |
תֵאוּר |
|
חומר גוף השסתום |
ניתן להתאמה אישית מפלדת פחמן, נירוסטה או פלדת סגסוגת. |
|
חומר דיסק שסתום |
אופציונלי סגסוגת מוקשה או נירוסטה. |
|
מבנה איטום |
אופציונלי אטם מתכת או אטם גמיש. |
|
מפרטי גודל |
גדלי שסתומים הניתנים להתאמה אישית לפי קוטר הצינור, תקן האוגן ודירוג הלחץ. |
|
שיטת הפעלה |
ניתן להתאמה אישית מהפעלה ידנית, פנאומטית, חשמלית או גיר-. |
|
טיפול פני השטח |
ציפוי אופציונלי נגד-קורוזיה או ציפוי כרום קשיח. |
|
זווית פתיחה |
ניתן להתאמה אישית מוויסות זרימה פתוחה לחלוטין, 90 מעלות או -רב זוויות. |
|
דירוג לחץ |
ניתן להתאמה אישית מ-ANSI Class 150~600 או PN10~PN40. |
